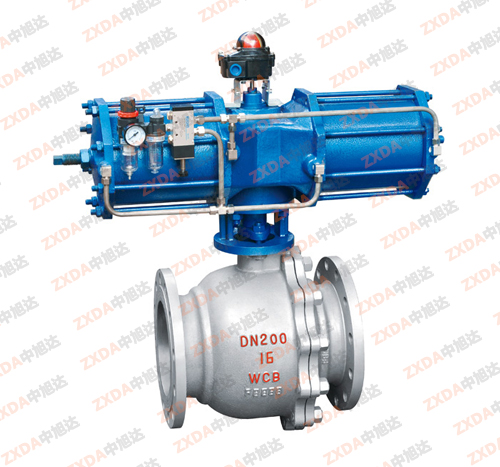

ZQO型气动快速切断球阀
一、概述
ZQO型气动快速切断球阀由执行机构和球阀本体组成，O型球阀具有功能强、体积小、轻便宜人、性能可靠、配套简单、流通能力大等特点。特别是气动球阀具有可靠的密封性能，作为管道内介质的切断使用，广泛应用于石油、化工、电力、冶金、钢铁、造纸、医药、食品、纺织、轻工等行业。
二、ZQO型气动快速切断球阀标准规格
阀体型式：直通铸造阀
阀芯型式：O型截球体
公称通径：DN15 ~300 NPS 1/2〞~12〞
公称压力：PN16 ~40 CLASS 150LB ~300LB
连接方式：法兰 FF、RF、RTJ、等.
对夹式
阀盖形式：一体式
填 料：V型聚四氟乙烯、柔性石墨填料等
密 封 垫：金属夹石墨密封
执行机构：气动：活塞式执行机构、气动薄膜执行机构
电动：DTR系列 、 3810L系列
表面涂漆：绿色 丙稀酸聚胺酯磁漆
三、ZQO型切断球阀型号编制
Z 执行机构 Q 结构形式 -公称压力 阀体材质 公称通径
Z系列切断阀
S:气动活塞执行机构
QO:标准型软密封切断球阀 PN16=16 C=WCB DN50=DN50
J:气动薄膜执行机构 切断阀
OH:硬密封切断球阀 CL150LB=CL150 LC=LCB NPS2〞=NPS2〞
A:电动DTR执行机构 P=CF8
R:电动3810R执行机构 PL=CF3
R=CF8M RL=CF3M D=特殊材质
如：气动活塞式切断球阀，压力PN16，阀体材料为WCB，公称通径DN50，型号为：ZSQO-16C DN50
四、ZQO型切断球阀性能
流量特性 快开(ON-OFF)
额定CV值 全腔型CV 21~7359
行程 全开 90°
允许泄漏量 软密封：0泄漏
五、ZQO型气动切断球阀选用参数表
公称通径DN（mm）15 20 25 32 40 50 65 80 100 125 150 200 250 300
额定流量系数Cv 21 38 72 112 170 273 384 512 940 1452 2222 3589 5128 7359
配套气动执行器 阀座PTFE
双作用ATD- 50 63 75 88 100 125 145 180 240 265
单作用ATS- 63 75 88 100 115 125 145 160 200 240 265 330
配套电动执行器 阀座PTFE
电动执行器3410R-5 10 20 50 60 100
